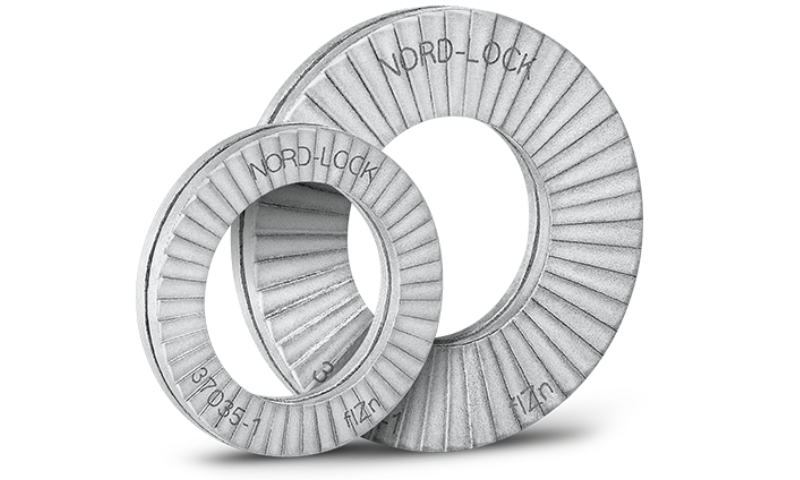

Nord-Lock® Original Washer

Washer pengunci baji asli Nord-Lock mampu mengamankan sambungan baut bahkan saat terkena getaran ekstrem dan beban dinamis.

HOW IT WORKS

Teknologi pengunci baji Nord-Lock (Nord-Lock wedge-locking technology) mengamankan sambungan baut dengan tegangan (tension), bukan dengan gesekan (friction).

Sistem ini terdiri dari sepasang washer pengunci baji yang memiliki permukaan kam (cam) di satu sisi dan gerigi (serrations) di sisi lainnya. Sepasang washer ini memanfaatkan geometri kam untuk secara efektif mencegah baut menjadi longgar.

PROSES PENGENCANGAN (TIGHTENING)

Saat baut dan/atau mur dikencangkan, gerigi (serrations) akan mencengkeram dan menempel kuat pada permukaan sambungan. Washer pengunci baji Nord-Lock (wedge-locking washer) terkunci pada posisinya, sehingga pergerakan hanya dapat terjadi di antara permukaan kam (cam faces).

Karena sudut kam (α) lebih besar dari pitch ulir baut (β), efek baji (wedge effect) terbentuk oleh permukaan kam yang mencegah baut berputar dan mengendur. Setiap upaya baut atau mur untuk berputar lepas akan terhalang oleh efek baji dari permukaan kam tersebut.

PROSES PELEPASAN (UNTIGHTENING)

Saat baut dilepaskan, pergeseran akan terjadi di antara dua washer. Washer bagian atas terkunci pada mur atau kepala baut melalui gerigi (serrations). Washer bagian bawah tidak berputar karena geriginya mengunci pada permukaan yang dijepit.

Ketika permukaan kam (cam) saling bergeser, beban jepit dari baut awalnya akan meningkat karena baut meregang, kemudian beban tersebut dilepaskan saat permukaan kam melewati satu sama lain.

Specifications

Rentang Standar Ukuran Baut: M3 – M130

Tersedia dalam lima jenis material: baja, baja tahan karat (stainless steel), 254 SMO, paduan 718, dan paduan C-276

Washer tipe SP dengan diameter luar yang lebih besar

Mengamankan baut dengan andal pada beban jepit tinggi maupun rendah

Washer konstruksi baja khusus untuk aplikasi pada struktur baja

Washer Nord-Lock juga digunakan dalam produk wheel nut dan combi nut kami

English:

Nord-Lock® Original Washer

Nord-Lock original wedge-locking washers secures bolted joints, even when exposed to severe vibration and dynamic loads.

HOW IT WORKS

Nord-Lock wedge-locking technology secures bolted joints with tension instead of friction. The system is composed of a pair of wedge-locking washers with cams on one side and serrations on the other. The pair of washers use cam-geometry to efficiently prevent the bolt from loosening.

TIGHTENING

When the bolt and/or nut is tightened, the serrations grip and seat the mating surfaces. The Nord-Lock wedge-locking washer is locked in place, allowing movement only across the face of the cams.

Since the cam angle α, is larger than the thread pitch β, a wedge effect is created by the cams, preventing the bolt from rotating loose. Any attempt from the bolt/nut to rotate loose is blocked by the wedge effect of the cams.

UNTIGHTENING

When the bolt and/or nut is tightened, the serrations grip and seat the mating surfaces. The Nord-Lock wedge-locking washer is locked in place, allowing movement only across the face of the cams.
